熱式氣體質量流量計

   ZHRSL系列熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行測量。熱式氣體質量流量計傳感器部分由兩個基準級鉑電阻溫度傳感器組成。采用橋式環路，一個傳感器測量流體溫度，另一個傳感器維持高于流體溫度的恒溫差，可在高溫和高壓條件下進行流量測量。熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量精度高等優點。
一、ZHRSL系列熱式氣體質量流量計產品的技術優勢：
1、特有流量數據模型算法；模糊理論控制溫度、濕度算法；
2、高性能智能微處理器及模數、數模轉換芯片；
3、寬量程比，可測量流速低至0.5Nm/s(下限極限擴展0.08Nm/s)與高至100Nm/s(上限極限擴展120Nm/s)的氣體，可以用于氣體管道與設備的檢漏。寬量程比200：1；大口徑，低流速，壓損可忽略；
4、直接測量質量流量，無須溫壓補償；
5、低流速測量非常靈敏；
6、設計、選型方便，安裝、使用簡便；
7、適合各類單一或混合氣體流量測量。
二、ZHRSL系列熱式氣體質量流量計產品特點：
1、采用穩定性高鉑RTD傳感器技術
2、采用享有“平衡結構封裝”技術,介質溫度自補償
3、特有算法,可實現高線性、高重復性、精度高
4、量程比寬200:1,可用于氣體檢漏。可據用戶要求可拓展。
5、可實現大管徑小流量測量，最小流速可測低至分辨率0.001m/s
6、無可動部件、振動影響可忽略
7、通常正常安裝要求直管段為前20D后5D，在現場受控環境下降低測量要求可為前5D后3D，對于測量要求不高的場合可低至1-2D
8、與介質的溫度、壓力無關
9、采用高溫算法，介質溫度可達200℃
10、采用高濕算法，實現精度高測量
11、對流量信號鍵入12點動態修正，內置10點修正
12、在線動態校正電流/電壓輸出
13、對粉塵等小顆粒不敏感
14、可在線不斷流裝卸，維護方便
三、熱式氣體質量流量計應用場合：
1、公用工程---電﹑氣﹑水處理的監控
管道的氣體；通用系統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
2、石油與天然氣工業
能量交換；填井氣回收； 燃氣計量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
3、電力行業
燃料系統中氣體分配過程中的氣體測量；鍋爐及輔助系統中各種氣體的測量；燃氣爐中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
4、化學行業
煙氣循環監測；采樣系統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
5、冶金行業
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦爐煤氣的測量；軋鋼廠加熱爐燃氣（高爐煤氣、焦化煤氣、天然氣等）的測量控制；熱處理淬火爐等的氫、氧、氮等氣體的控制
6、紙漿與造紙行業
廢水處理系統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃氣和空氣送風測量
7、食品及醫藥行業
加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風系統；鍋爐進氣﹑廢氣﹑過程控制
8、環保
沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；污水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
9、其他行業
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控制燃料；水泥工業豎式磨粉機排放熱氣流量控制
四、熱式氣體質量流量計性能指標：
1、測量流速范圍：0.5~100Nm/s （20℃，101.33KPa），最小流速可低至0.08Nm/s，最大流速可高至120Nm/s
2、精度: ±1.5%的讀數 ±1.5%滿量程
3、量程比：通常200：1（取決于標定流量的范圍）
4、管徑范圍: 15mm～6000mm
5、應用范圍: 適合各類單一或混合氣體。含塵、含沙、含少量濕氣的各種腐蝕性氣體（含高濕氣、乙炔氣體除外）；
6、環境溫度范圍: -40℃～+85℃(無顯示); -20℃～+70℃(有顯示); 濕度小于90%RH
7、介質溫度范圍: -10℃～+100℃；-10℃～+200℃；
8、傳感器直徑：φ3、φ2.5
9、插入式傳感器探桿直徑：φ19（標準）、φ16、φ12
10、傳感器材質：不銹鋼
11、探桿材質（保護套）： 不銹鋼（標準）
12、雙向測量介質流量
13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 最大負載:1000Ω
14、脈沖量輸出
15、鍵入12段非線性修正，內置10段非線性修正
16、通訊：串口輸出RS232/RS485
17、供電電源：一體式：24VDC 或者220VAC ；分體式：220VAC
18、報警：1~2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定
19、大屏幕LCD顯示：七位瞬時流量，八位累積流量
20、表頭顯示內容：質量流量、標況體積流量、累積流量、標準流速、介質溫度、標準時間、累積運行時間
21、過程壓力:1.6Mpa（最大20MPa）
22、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用于DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用于DN15以上的管道安裝。
23、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
24、防護等級：IP65
五、熱式氣體質量流量計傳感器參數：
管段傳感器數據表（螺紋連接）

內徑 DN（mm）	重量 （Kg）	安裝長度 L（mm）	連接螺紋		額定壓力 （MPa）
			帶連接件	不帶連接件
20	4.5	280	R3/4″	G1″	1.6MPa
25	4.7	280	R1″	G11/4″
40	5.0	280	R11/2″	G2″

注：DN<20mm時，傳感器尺寸請咨詢我公司
管段傳感器尺寸表(法蘭連接)

內徑 DN（mm）	重量 （Kg）	安裝長度 L（mm）	法蘭尺寸			額定壓力 （MPa）
			D	D0	N×A
20	6.2	280	105	75	4×14	1.0
25	6.6	280	115	85	4×14
32	7.2	280	140	100	4×18
40	8.2	280	150	110	4×18
50	9.6	280	165	125	4×18
65	10.8	280	185	145	4×18
80	13.1	280	200	160	8×18
100	16.5	280	220	180	8×18
125	19.6	290	250	210	8×18
150	29.8	310	285	240	8×22
200	40	340	340	295	8×22
250	56	370	395	350	12×22
300	66	410	455	400	12×22
350	70	440	505	460	16×22
400	75	480	565	515	16×26
450	90	510	615	565	20×26
500	105	550	670	620	20×26
600	162	620	780	725	20×30
700	180	690	860	810	24×26	0.6
800	240	750	975	920	24×30
1000	390	890	1175	1120	28×30
1200	650	1030	1405	1340	32×33
1400	850	1160	1630	1560	36×36
1600	1150	1290	1830	1760	40×36
1800	1500	1430	2045	1970	44×39
2000	1890	1560	2265	2180	48×42

注： 表中只給出了1.0Mpa的額定壓力，高于1.0Mpa時請咨詢我公司
六、熱式氣體質量流量計不同口徑不同流速對應流量范圍參考對照表：

口徑 (DN)	0.5--65Nm/s	0.08~0.5 Nm/s	0.5--100 Nm/s	100--120 Nm/s
	標準量程范圍 Nm³/h	下限極限擴展 Nm³/h	量程范圍擴展 Nm³/h	上限極限擴展 Nm³/h
20	0.57-73.5	0.09-0.57	0.57-113	113-136
25	0.88-114.4	0.14-0.88	0.88-176	176-211
32	1.45-188	0.23-1.45	1.45-289	289-347
40	2.26-294	0.36-2.26	2.26-452	452-542
50	3.53-459	0.56-3.53	3.53-706	706-847
65	5.95-776	0.95-5.95	5.95-1190	1190-1428
80	9-1170	1.44-9	9-1800	1800-2160
100	14-1820	2.24-14	14-2800	2800-3360
125	22-2860	3.52-22	22-4400	4400-5280
150	32-4160	5.12-32	32-6400	6400-7680
200	56.5-7345	9.04-56.5	56.5-11300	11300-13560
250	88-11440	14-88	88-17600	17600-21120
300	127-16510	20-127	127-25400	25400-30480
350	173-22490	28-173	173-34600	34600-41520
400	226-29380	36-226	226-45200	45200-54240
450	286-37180	46-286	286-57200	57200-68640
500	353-45900	56.5-353	353-70600	70600-84720
600	508.5-66105	81-508.5	508.5-101700	101700-122040
700	692.5-90025	111-692.5	692.5-138500	138500-166200
800	902-117260	144-902	902-180400	180400-216480
900	1144.5-148785	183-1144.5	1144.5-228900	228900-274680
1000	1400-182000	224-1400	1400-280000	280000-336000
1200	2034.5-264485	326-2034.5	2034.5-406900	406900-488280
1400	2770-360100	443-2770	2770-554000	554000-664800
1500	3200-416000	512-3200	3200-640000	640000-768000
1600	3608-469040	577-3608	3608-721600	721600-865920
1800	4578-595140	732-4578	4578-915600	915600-1098720
2000	5650-734500	904-5650	5650-1130000	1130000-1356000
2200	6840-889200	1094-6840	6840-1368000	1368000-1641600
2400	8140-1058200	1302-8140	8140-1628000	1628000-1953600
2500	8831-1148030	1413-8831	8831-1766200	1766200-2119440
2600	9555-1242150	1529-9555	9555-1911000	1911000-2293200
2800	11080-1440400	1773-11080	11080-2216000	2216000-2659200
3000	12720-1653600	2035-12720	12720-2544000	2544000-3052800
3500	17318-2251344	2771-17318	17318-3463600	3463600-4156320
4000	22600-2938000	3616-22600	22600-4520000	4520000-5424000
5000	35300-4590000	5650-35300	35300-7060000	7060000-8472000

七、熱式氣體質量流量計產品選型：

ZHRSL	熱式氣體質量流量計
公程通徑	-XX	100表示DN100
安裝形式		C	插入式 (DN15~DN80通常為管道式安裝， DN80以上為插入式，可選管道式)
		G	管道式	1	螺紋連接（適用于小口徑）
				2	法蘭連接
公稱壓力			A	0~0.6MPA
			B	0~1.0MPA
			C	0~1.6MPA
			D	0~2.5MPA
			E	0~4.0MPA*
			F	0~6.4MPA*
			G	0~10MPA*
工藝條件				0	普通
				1	防腐
				2	防爆
				3	高溫*
輸出信號					A		無輸出
					B		4~20mA
					C		RS485 MODBUS
供電電源						1	220VAC
						2	24VDC
結構形式							Y	一體式（可不標注）
							F	分體式 F10-10米引線長度

注“*”為特殊產品，應咨詢供應商合理選擇

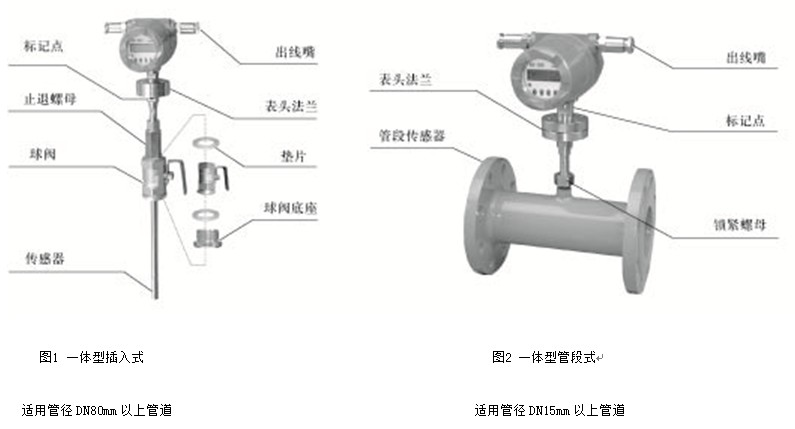

八、熱式氣體質量流量計外觀結構圖：

①一體型插入式應插入至被測管路軸心，所以測量桿長度視被測管徑大小而定，訂貨時應說明。若不能插入至管道軸心，將由廠方提供標定系數，以完成準確測量。
②一體型管段式采用法蘭連接，符合國標GB/T9119-2000
九、熱式氣體質量流量計的安裝：

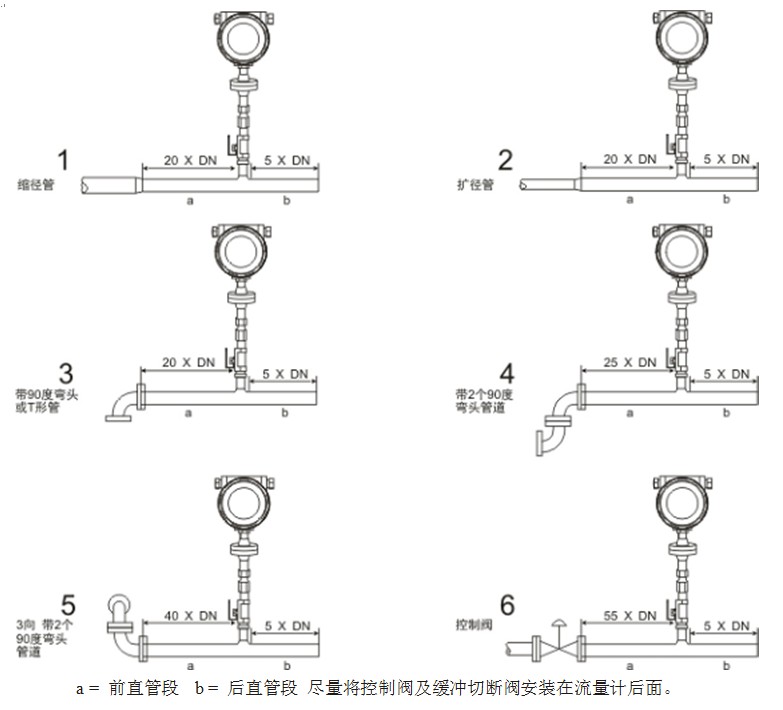

1、安裝地點的選擇
       選擇水平直管段安裝，安裝點表前和表后的直管段要求為：安裝點上游的節流元件距安裝點必須大于5倍管道直徑，安裝點下游的節流元件距安裝點必須大于3倍管道直徑，有條件的情況下建議盡量使表前表后直管段長些。
2、安裝管道的要求
       若干擾源（如：管彎曲處、漸縮管、閥、T形管等）處于熱式儀表的進氣管道處，請務必采取措施以最大限度地降低其對測量性能的影響。
