什么是熱電偶;熱電阻及兩者區別

        熱電偶和熱電阻都是常用的測溫元器件，而且屬于接觸式測溫元器件。但是兩者存在較大區別，下面就測溫特性、接線方式以及測溫范圍等三方面進行介紹。

1.測溫特性不同

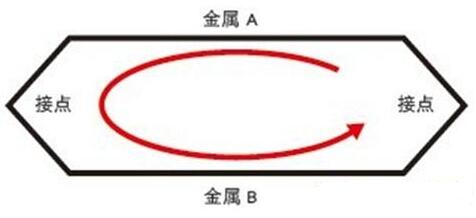

        熱電偶是由A,B兩種不同的導體/金屬組成，并構成回路，當所測溫度發生變化時，在回路中國會產生熱電動勢，形成熱電流，也就是所謂的熱電效應。如下圖所示。

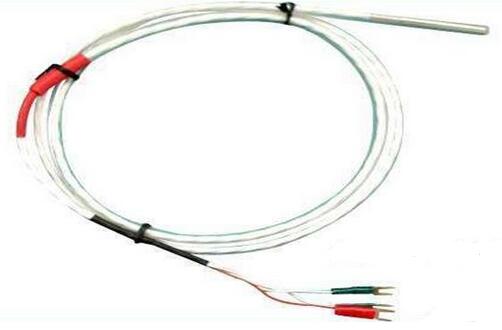

      熱電阻是根據電阻值隨溫度變化而變化這一特性來測量溫度的，即通過電阻值的變化來表示溫度的變化。也就是說熱電阻是一種純金屬，比如說常用的鉑、銅、鎳等，常用的熱電阻有PT100,PT1000等。

2. 接線方式
   熱電偶是兩線制的，而熱電阻可以是兩線制、三線制、四線制的。
3. 測溫范圍不同
  熱點阻普遍可以200℃左右，有的可以做到-100到500℃；而熱電偶可以測到1000℃

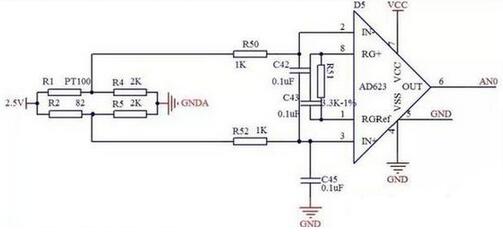

  下圖是PT100的信號調理電路，我在產品上用的，大家可以參考一下。
